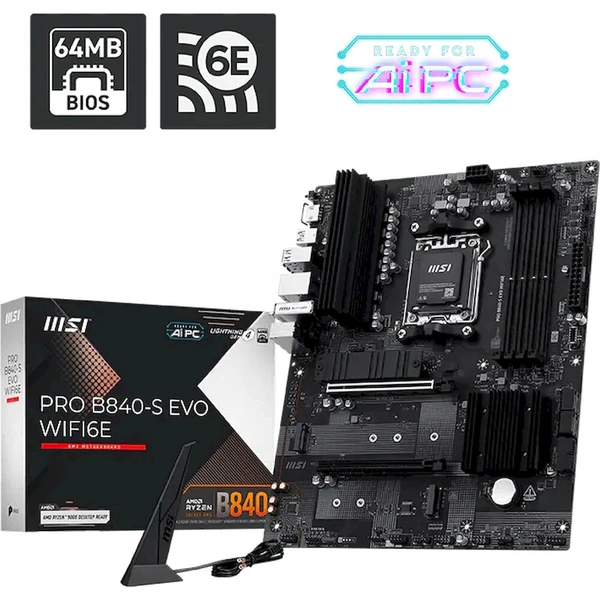

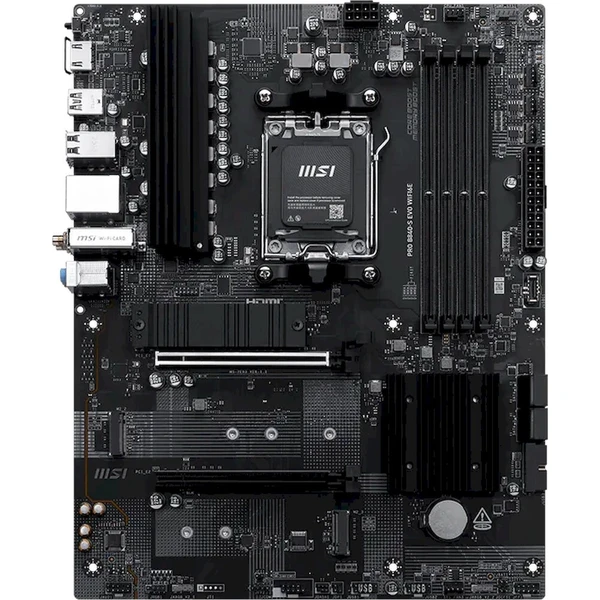

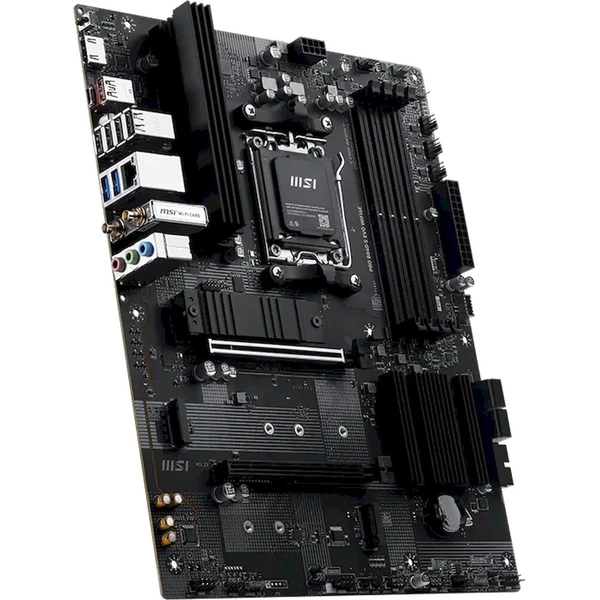

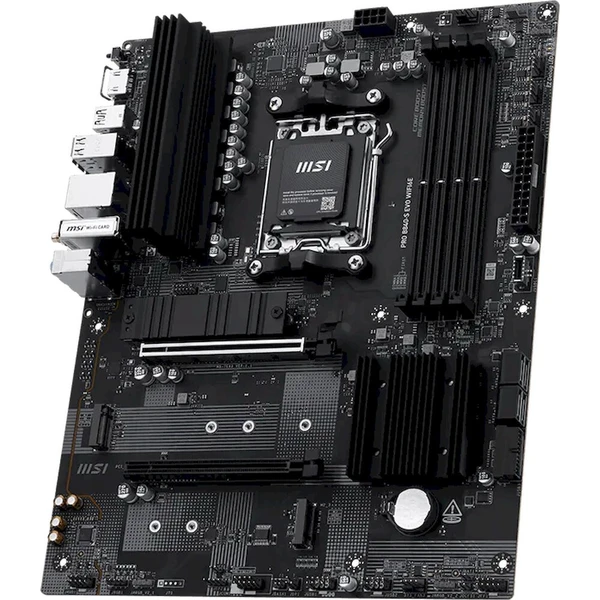

MSI PRO B840-S EVO WIFI6E je základná doska formátu ATX postavená na čipsete AMD B840 pre procesory AMD Ryzen radu 9000, 8000 a 7000 so socketom AM5. Ponúka podporu DDR5 pamätí, grafický slot PCIe 4.0, tri M.2 sloty, sieťové pripojenie 2.5G LAN, bezdrôtovú konektivitu Wi-Fi 6E a modernú výbavu vrátane USB-C pre zadný aj predný panel.

Kľúčové vlastnosti

• Socket: AMD AM5
• Čipset: AMD B840
• Podporované procesory: AMD Ryzen 9000 / 8000 / 7000 Series
• Operačná pamäť: 4 DDR5 8000 MT/s max. 256 GB
• Úložisko: 3x M.2, z toho až 2x PCIe 4.0 x4 a 1x PCIe 3.0 x4 + 4x SATA 6Gb/s
• Rozširujúce sloty: 1x PCIe 4.0 x16 + 1x PCIe 3.0 x4 vo fyzickom vyhotovení x16
• Grafický výstup: 1x HDMI
• Konektivita: 1x 2.5Gbps LAN (RJ-45), Wi-Fi 6E, Bluetooth 5.3
• Zadné USB porty: 1x USB Type-C 10Gbps + 1x USB 10Gbps Type-A + 2x USB 5Gbps Type-A + 4x USB 2.0
• USB headery: 1x USB Type-C 5Gbps + 1x USB 5Gbps + 2x USB 2.0
• Zvukový čip: Realtek ALC897 (7.1CH)
• Formát: ATX

Platforma AM5 s čipsetom B840

Doska využíva socket AM5 a čipset AMD B840, takže je pripravená pre procesory AMD Ryzen radu 9000, 8000 a 7000. Vďaka tomu tvorí moderný základ pre pracovné, domáce aj multimediálne zostavy, ktoré chcú využiť DDR5 pamäte, rýchle SSD úložiská a aktuálnu platformu AMD.

DDR5 pamäte až do 256 GB

Pre operačnú pamäť sú pripravené 4x DDR5 UDIMM sloty v dvojkanálovom zapojení s maximálnou kapacitou až 256 GB. Doska podporuje rýchlosti až DDR5 8000+ MT/s pri pretaktovaní, profily AMD EXPO, nebufferované non-ECC moduly a tiež CUDIMM v režime bypass clock drivera podľa kompatibility procesora a pamätí.

Tri M.2 sloty a štyri SATA konektory

Pre rýchle SSD úložiská ponúka MSI PRO B840-S EVO WIFI6E celkom 3x M.2 sloty. Prvý M.2 slot z procesora podporuje PCIe 4.0 x4, druhý slot môže podľa osadeného procesora pracovať až cez PCIe 4.0 x4 a tretí slot z čipsetu využíva PCIe 3.0 x4. Ďalšie disky možno pripojiť cez 4x SATA 6Gb/s.

PCIe 4.0 pre grafickú kartu

Hlavný rozširujúci slot PCIe 4.0 x16 je pripravený pre samostatnú grafickú kartu. Pri procesoroch Ryzen 9000 a 7000 pracuje až v režime x16, pri vybraných modeloch Ryzen 8000 sa konfigurácia liniek líši podľa konkrétneho procesora. Druhý fyzický slot x16 z čipsetu podporuje PCIe 3.0 x4.

HDMI pre integrovanú grafiku

Pri použití procesora s integrovanou grafikou možno využiť HDMI 2.1 s podporou maximálneho rozlíšenia až 4K pri 60 Hz. Doska tak umožňuje prevádzku bez samostatnej grafickej karty, ak to podporuje osadený procesor, a hodí sa aj pre kancelárske alebo multimediálne zostavy.

2.5G LAN, Wi-Fi 6E a Bluetooth 5.3

Sieťovú výbavu tvorí Realtek 8125D 2.5G LAN pre rýchle káblové pripojenie a predinštalovaný bezdrôtový modul Wi-Fi 6E v M.2 Key-E slote. Wi-Fi podporuje pásma 2,4, 5 a 6 GHz, šírku kanála 160 MHz, štandardy 802.11 a/b/g/n/ac/ax, MU-MIMO a rýchlosť až 2,4 Gb/s. Nechýba ani Bluetooth 5.3.

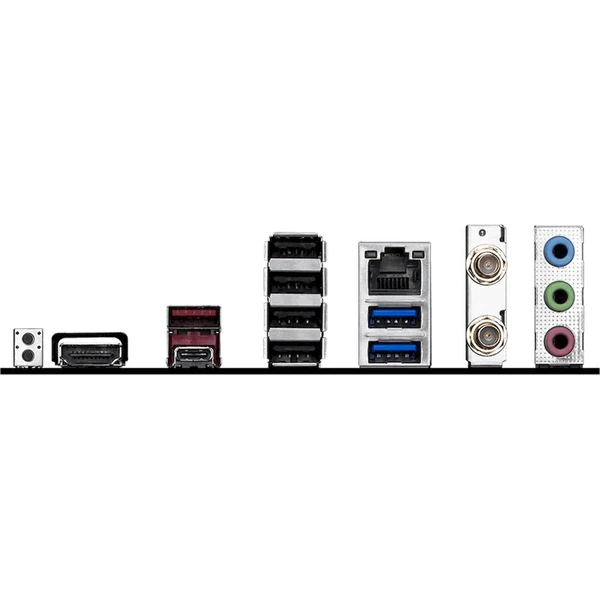

USB-C na zadnom aj prednom paneli

Na zadnom paneli sú k dispozícii USB Type-C 10Gbps, USB 10Gbps Type-A, dva USB 5Gbps Type-A a štyri USB 2.0 porty pre periférie, externé disky a ďalšie príslušenstvo. Pro predný panel skrine sú pripravené interné headery pre USB Type-C 5Gbps, dva USB 5Gbps Type-A porty a štyri USB 2.0 porty.

Direct 7+2+1 Power System

O stabilnú prevádzku sa stará Direct 7+2+1 Power System s P-PAK prvkami, 8-pinovým CPU napájacím konektorom, Core Boost a Memory Boost. Doska využíva aj 6-vrstvové PCB s 2oz meďou, ktoré pomáha zlepšiť stabilitu signálu, odvod tepla a spoľahlivosť pri vyššej záťaži.

Frozr Guard a M.2 Shield Frozr

Chladenie podporuje M.2 Shield Frozr, 7 W/mK tepelné podložky pre MOSFETy, doplnkové podložky pre tlmivky a zväčšený chladič čipsetu. Funkcia Frozr AI Cooling sleduje teploty CPU a GPU a pomáha automaticky upravovať chod ventilátorov, aby systém zostal stabilný aj pri dlhšej záťaži.

EZ DIY a rýchla diagnostika

Stavbu počítača uľahčujú prvky EZ M.2 Clip II, EZ PCIe Clip II, EZ Antenna, prehľadné značenie headerov a MSI Driver Utility Installer. Praktická diagnostika zahŕňa 4x EZ Debug LED a EZ Memory Detection LED, ktoré pomáhajú rýchlejšie odhaliť problém pri štarte, ladení pamätí alebo kompletizácii zostavy.

Audio Boost a MSI Center

Zvukovú časť zabezpečuje Realtek ALC897 s podporou 7.1-kanálového HD audia a technológiou Audio Boost. Nechýba ani MSI Center, Mystic Light, Click BIOS X, M-FLASH, Hardware Monitor a ďalšie nástroje na správu systému, kontrolu teplôt, ladenie výkonu aj nastavenie osvetlenia.
