MSI B760 GAMING PLUS WIFI DDR4

MSI B760 GAMING PLUS WIFI DDR4

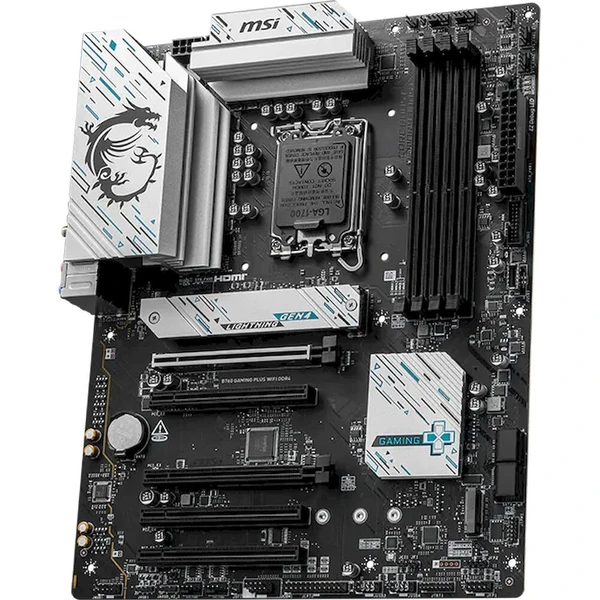

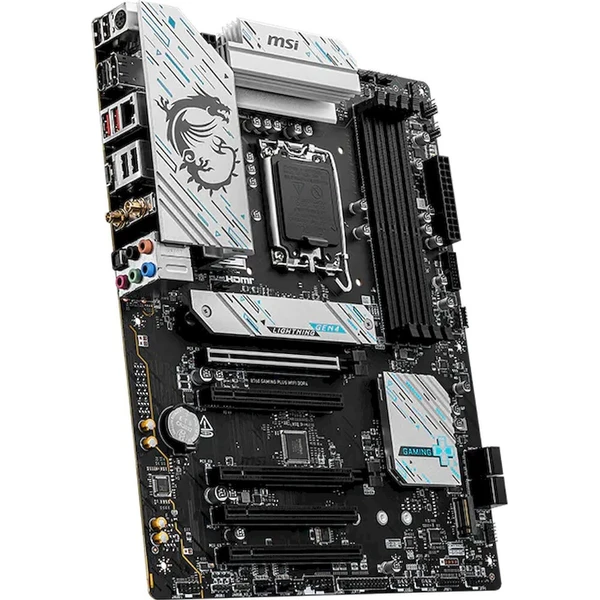

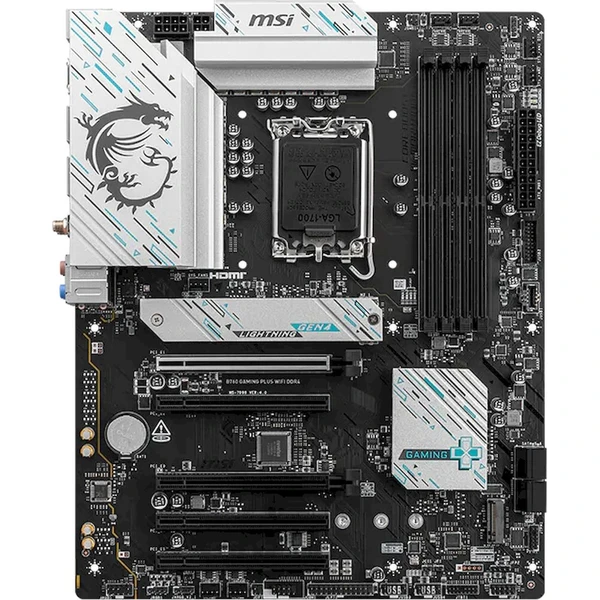

MSI B760 GAMING PLUS WIFI DDR4 je základná doska formátu ATX postavená na čipsete Intel B760 pre procesory Intel Core 14., 13. a 12. generácie, Intel Pentium Gold a Celeron so socketom LGA1700. Ponúka podporu DDR4 pamätí, dvojicu M.2 slotov, grafický slot PCIe 4.0, sieťové pripojenie 2.5G LAN, bezdrôtovú konektivitu Wi-Fi 6E a obrazové výstupy HDMI a DisplayPort.

Kľúčové vlastnosti

• Socket: Intel LGA 1700
• Čipset: Intel B760
• Podporované procesory: Intel Core 14./13./12. generácie, Intel Pentium Gold a Celeron
• Operačná pamäť: 4 DDR4 5333 MT/s max. 128 GB
• Úložisko: 2x M.2 PCIe 4.0 x4, z toho 1x s podporou SATA režimu + 4x SATA 6Gb/s
• Rozširujúce sloty: 1x PCIe 4.0 x16 + 1x PCIe 4.0 x4 vo fyzickom vyhotovení x16 + 3x PCIe 3.0 x1 vo fyzickom vyhotovení x16
• Grafický výstup: 1x DisplayPort + 1x HDMI
• Konektivita: 1x 2.5Gbps LAN (RJ-45), Wi-Fi 6E, Bluetooth 5.3
• Zadné USB porty: 1x USB Type-C 10Gbps + 2x USB 10Gbps Type-A + 4x USB 2.0
• USB headery: 1x USB Type-C 5Gbps + 1x USB 5Gbps + 2x USB 2.0
• Zvukový čip: Realtek ALC897 (7.1CH)
• Formát: ATX

Platforma LGA1700 s čipsetom Intel B760

Doska využíva socket LGA1700 a čipset Intel B760, takže je pripravená pre procesory Intel Core 14., 13. a 12. generácie. Podporuje aj Intel Pentium Gold a Celeron, vďaka čomu sa hodí pre herné, domáce aj pracovné zostavy s modernou konektivitou a osvedčenou platformou Intel.

DDR4 pamäte až do 128 GB

Pre operačnú pamäť sú pripravené 4x DDR4 sloty v režime Dual-Controller Dual-Channel s maximálnou kapacitou až 128 GB. Doska podporuje nebufferované non-ECC pamäte, profily Intel XMP 3.0 a frekvencie až DDR4 5333+ MHz pri pretaktovaní podľa použitého procesora a pamäťovej konfigurácie.

Dva M.2 sloty a štyri SATA konektory

Pre rýchle SSD úložiská ponúka MSI B760 GAMING PLUS WIFI DDR4 celkom 2x M.2 sloty. Prvý M.2 slot z procesora podporuje PCIe 4.0 x4, zatiaľ čo druhý M.2 slot z čipsetu podporuje PCIe 4.0 x4 aj SATA režim. Ďalšie disky možno pripojiť cez 4x SATA 6Gb/s.

PCIe 4.0 pre grafickú kartu

Hlavný rozširujúci slot PCIe 4.0 x16 je napojený na procesor a pripravený pre samostatnú grafickú kartu. Doska navyše ponúka ďalšie fyzické sloty x16 s linkami PCIe 4.0 x4 a PCIe 3.0 x1 pre rozširujúce karty. Zosilnené vyhotovenie Steel Armor pomáha zvýšiť mechanickú odolnosť pri osadení ťažšej grafiky.

HDMI a DisplayPort pre integrovanú grafiku

Pri použití procesora s integrovanou grafikou možno využiť HDMI 2.1 s HDR a DisplayPort 1.4. Oba obrazové výstupy podporujú maximálne rozlíšenie až 4K pri 60 Hz, takže doska umožňuje pripojiť moderný monitor aj bez samostatnej grafickej karty, ak to podporuje osadený procesor.

2.5G LAN, Wi-Fi 6E a Bluetooth 5.3

Sieťovú výbavu tvorí Realtek RTL8125BG 2.5G LAN pre rýchle káblové pripojenie a predinštalovaný modul Intel Wi-Fi 6E. Ten podporuje pásma 2,4, 5 a 6 GHz, šírku kanála 160 MHz, štandardy 802.11 a/b/g/n/ac/ax, MU-MIMO a rýchlosť až 2,4 Gb/s. Nechýba ani Bluetooth 5.3.

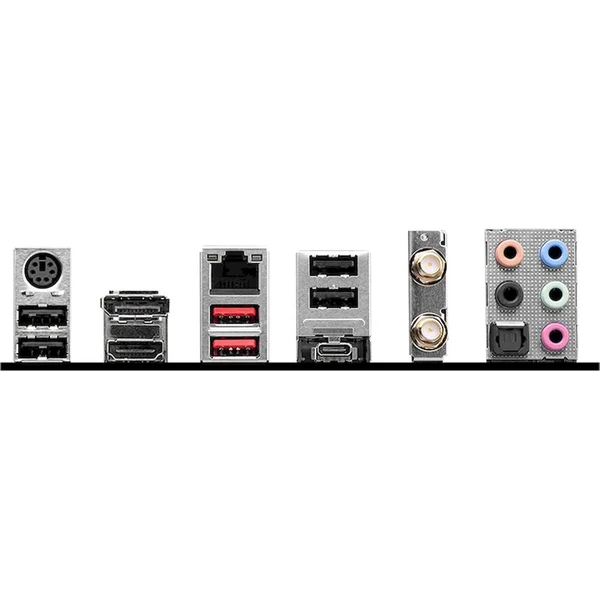

USB 10Gbps pre rýchle periférie

Na zadnom paneli sú k dispozícii USB Type-C 10Gbps, dva USB 10Gbps Type-A a štyri USB 2.0 porty pre periférie, externé SSD, klávesnicu, myš alebo ďalšie príslušenstvo. Pro predný panel skrine sú pripravené interné headery pre USB Type-C 5Gbps, dva USB 5Gbps Type-A porty a štyri USB 2.0 porty.

12+1 Duet Rail Power System

O stabilnú prevádzku sa stará 12+1 Duet Rail Power System s P-PAK prvkami, 8pinovým a 4pinovým CPU napájacím konektorom, Core Boost a Memory Boost. Doska využíva aj 6vrstvové PCB s 2oz meďou, ktoré pomáha zlepšiť stabilitu signálu, odvod tepla a spoľahlivosť pri vyššej záťaži.

Chladenie pre dlhšiu záťaž

Chladenie podporuje Extended Heatsink, M.2 Shield Frozr, robustný VRM heatsink, 7 W/mK tepelné podložky pre MOSFETy a doplnkové podložky pre tlmivky. Doska ponúka aj konektor pre pumpu a päť systémových ventilátorových konektorov, takže umožňuje dobre nastaviť prúdenie vzduchu aj vodné chladenie.

Jednoduchšia montáž a ochranné prvky

Stavbu počítača uľahčuje EZ M.2 Clip, MSI Driver Utility Installer a prehľadná výbava interných konektorov. Stabilitu podporujú solid pin napájacie konektory, Over Current Protection, Transient Voltage Suppressors, antikorózny I/O štít a ochranné prvky napájacej časti.

Audio Boost a optický výstup

Zvukovú časť zabezpečuje Realtek ALC897 s podporou 7.1kanálového HD audia a optickým výstupom S/PDIF. Technológia Audio Boost s oddelenou analógovou časťou pomáha ponúknuť čistejší zvuk pre hry, filmy, hudbu aj hlasovú komunikáciu.

MSI Center, Mystic Light a EZ Debug LED

Správu systému uľahčuje MSI Center, Mystic Light, Hardware Monitor a ďalšie nástroje na nastavenie výkonu, chladenia aj osvetlenia. Praktická diagnostika EZ Debug LED pomáha rýchlejšie odhaliť problém pri štarte zostavy, ladení pamätí alebo kompletácii počítača.
