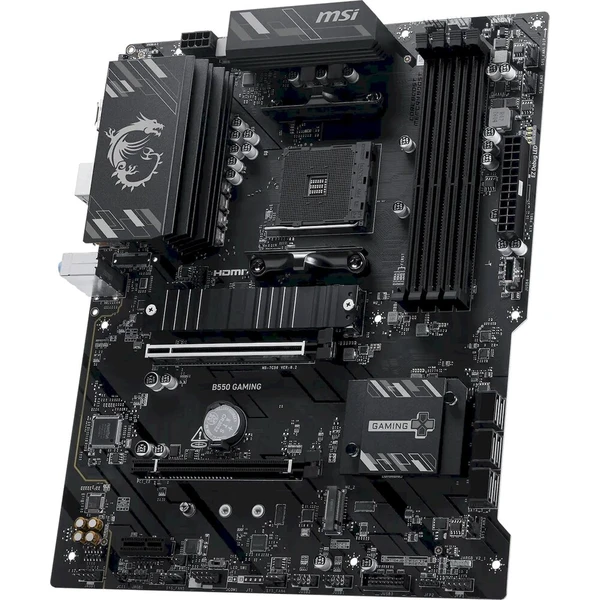

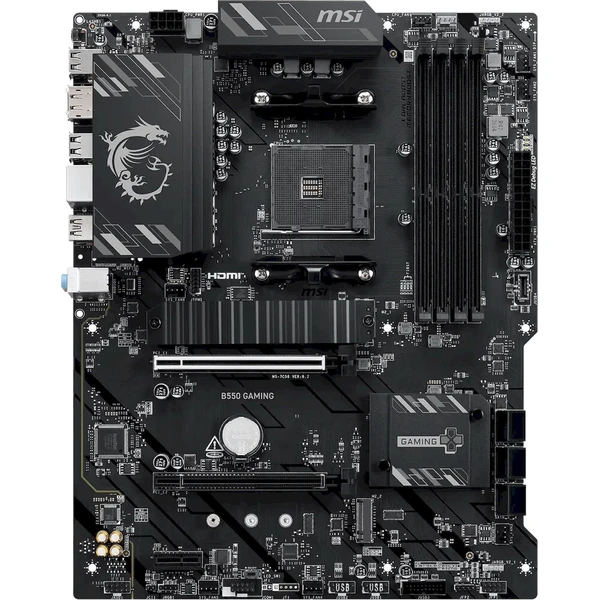

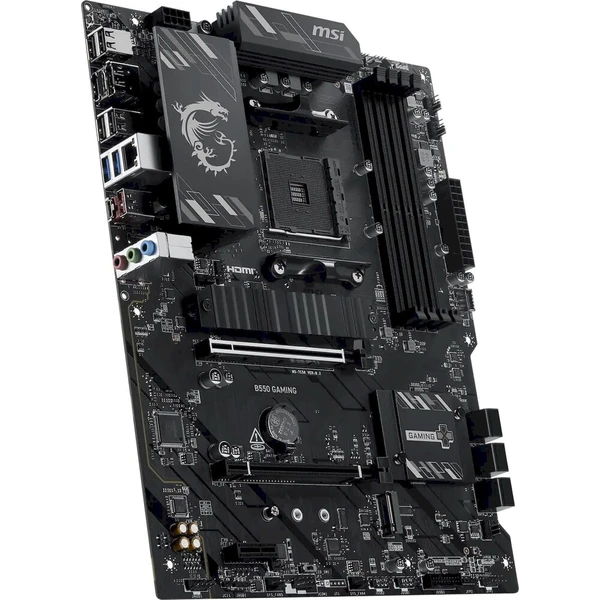

MSI B550 GAMING je základná doska formátu ATX postavená na čipsete AMD B550 pre procesory AMD Ryzen so socketom AM4. Ponúka podporu DDR4 pamätí, grafický slot PCIe 4.0, dvojicu M.2 slotov, šesť SATA konektorov, sieťové pripojenie 1Gb LAN, zadný USB-C 10Gbps a obrazové výstupy HDMI a DisplayPort pre procesory s integrovanou grafikou.

Kľúčové vlastnosti

• Socket: AMD AM4
• Čipset: AMD B550
• Podporované procesory: AMD Ryzen 5000 / 5000 G / 4000 G / 3000 Series, bez Ryzen 5 3400G a Ryzen 3 3200G
• Operačná pamäť: 4 DDR4 4800 MT/s max. 128 GB
• Úložisko: 2x M.2, z toho 1x PCIe 4.0 x4/SATA podľa procesora a 1x PCIe 3.0 x4 + 6x SATA 6Gb/s
• Rozširujúce sloty: 1x PCIe 4.0 x16 + 1x PCIe 3.0 x4 + 1x PCIe 3.0 x1
• Grafický výstup: 1x DisplayPort + 1x HDMI
• Konektivita: 1x 1Gbps LAN (RJ-45)
• Zadné USB porty: 1x USB Type-C 10Gbps + 1x USB 10Gbps Type-A + 2x USB 5Gbps Type-A + 4x USB 2.0
• USB headery: 1x USB Type-C 5Gbps + 1x USB 5Gbps + 2x USB 2.0
• Zvukový čip: Realtek ALC897 (7.1CH)
• Formát: ATX

Platforma AMD AM4 s čipsetom B550

Doska využíva socket AM4 a čipset AMD B550, takže je pripravená pre procesory AMD Ryzen rady 5000, 5000 G, 4000 G a 3000. Podľa špecifikácie výrobcu nie je kompatibilná s modelmi Ryzen 5 3400G a Ryzen 3 3200G. Vďaka tomu tvorí solídny základ pre herné, domáce aj pracovné zostavy na overenej platforme AMD.

DDR4 pamäte až do 128 GB

Pre operačnú pamäť sú pripravené 4x DDR4 sloty v dvojkanálovom zapojení s maximálnou kapacitou až 128 GB. Doska podporuje nebufferované pamäte, non-ECC moduly aj ECC UDIMM v non-ECC režime a pretaktovanie pomocou A-XMP OC režimu až do DDR4 4800+ MHz podľa použitého procesora a pamäťovej konfigurácie.

Dva M.2 sloty a šesť SATA konektorov

Pre rýchle SSD úložiská ponúka MSI B550 GAMING celkom 2x M.2 sloty. Prvý M.2 slot z procesora podporuje PCIe 4.0 x4 alebo SATA režim, zatiaľ čo druhý M.2 slot z čipsetu pracuje cez PCIe 3.0 x4. Ďalšie disky možno pripojiť cez 6x SATA 6Gb/s, takže doska ponúka dosť priestoru aj pre väčšie úložisko.

PCIe 4.0 pre grafickú kartu

Hlavný rozširujúci slot PCIe 4.0 x16 je napojený na procesor a je pripravený pre samostatnú grafickú kartu. Dopĺňa ho slot PCIe 3.0 x4 z čipsetu a jeden PCIe 3.0 x1 slot pre ďalšiu rozširujúcu kartu. Pri osadení PCIe SSD do druhého M.2 slotu nebude slot PCI_E2 dostupný.

HDMI a DisplayPort pre integrovanú grafiku

Pri použití procesora s integrovanou grafikou možno využiť HDMI 1.4 a DisplayPort 1.2. HDMI podporuje rozlíšenie až 4K pri 30 Hz, zatiaľ čo DisplayPort zvládne až 4K pri 60 Hz. Doska tak umožňuje pripojiť moderný monitor aj bez samostatnej grafickej karty, ak to podporuje osadený procesor.

1Gb LAN a USB-C 10Gbps

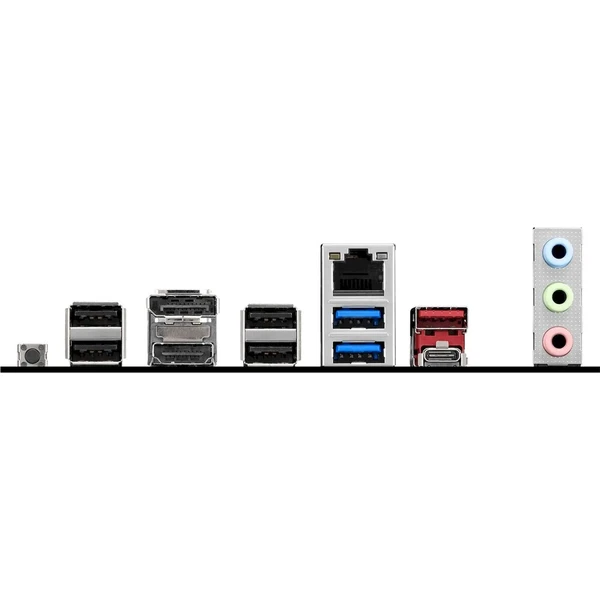

O káblové pripojenie sa stará Realtek 8111H 1Gbps LAN. Na zadnom paneli sú k dispozícii USB Type-C 10Gbps, USB 10Gbps Type-A, dva USB 5Gbps Type-A a štyri USB 2.0 porty. Pro predný panel skrine sú pripravené aj interné headery pre USB Type-C 5Gbps, USB 5Gbps a USB 2.0.

8+2+1 Duet Rail Power System

Napájanie dosky stojí na riešení 8+2+1 Duet Rail Power System, Core Boost a optimalizovanom rozvrhnutí napájacej časti. Vďaka tomu je doska pripravená na stabilnú prevádzku kompatibilných procesorov AMD Ryzen, či už ide o bežnú prácu, hranie alebo dlhšie zaťaženie.

Chladenie pre stabilný výkon

Výbava zahŕňa Extended Heatsink Design, M.2 Shield Frozr, 7 W/mK thermal pady pre MOSFETy a doplnkové podložky pre tlmivky. Doska má aj combo pump/system fan konektor a šesť systémových ventilátorových konektorov, takže umožňuje lepšie nastaviť chladenie podľa záťaže aj hlučnosti zostavy.

Jednoduchšia zostava a diagnostika

Montáž uľahčuje zväčšená PCIe západka, Flash BIOS Button, prehľadné značenie headerov a ochranné zóny okolo montážnych otvorov. Praktická diagnostika EZ Debug LED pomáha rýchlejšie odhaliť problém pri štarte zostavy, ladení pamätí alebo kompletácii počítača.

Audio Boost a MSI Center

Zvukovú časť zabezpečuje Realtek ALC897 s podporou 7.1kanálového HD audia a technológiou Audio Boost. Nechýba ani MSI Center, Mystic Light, Click BIOS 5, M-FLASH, Hardware Monitor a ďalšie nástroje na správu systému, ladenie výkonu, kontrolu teplôt aj nastavenie osvetlenia.
